一般选型/选购简介:
1、选定电机种类即系列号:根据设备机械性要求,以及工作场所是否存在危险气体或粉末等。
如:YB3系列防爆电机-高效节能,可全面替代YB2系列(GB18613-2012:3级能效,2级能效),
YB2系列防爆电机-易燃易爆危险环境用,如石油、化工等行业

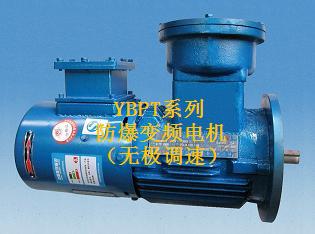

YBPT系列防爆变频电机-配合变频器,实现无极调速控制,并用于易燃易爆危险环境,
YBD系列防爆双速电机-通过改变绕组联结方法,实现变极变速,并用于易燃易爆危险环境,
Y2系列普通电机-一般机械设备通用,

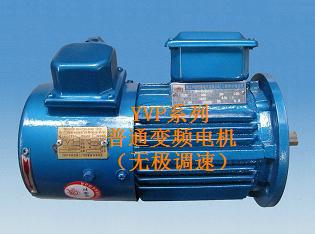

YVP系列普通变频电机-配合变频器,实现无极调速控制,
YD系列普通双速电机-通过改变绕组联结方法,实现变极变速。
2、确定极数:根据设备或传动机构要求的额定输入转速。
如:50Hz时,近3000转-2极,近1500转-4极,近1000转-6极,近750转-8极;
注意:双速电机对应高低速有2个极数。
3、确定额定功率:根据设备所需要的功率。
至此已可确定电机型号,进入细节参数选型。
4、确定安装型式:根据与设备的连接安装方式。
如:B3=机座带地脚,端盖无法兰(也常被称为“地脚”或“卧式”),
B5=机座无地脚,端盖有大法兰(也常被称为“大法兰”或“立式”),
B35=机座带地脚,且端盖有大法兰(也常被称为“立卧两用”),
B14=机座无地脚,端盖有小法兰(也常被称为“小法兰”),
B34=机座带地脚,且端盖有小法兰(也常被称为“小法兰立卧”),
定制=安装尺寸和IEC相关规定不一致(也常被称为“非标”)。
5、确认防爆标志(仅需防爆时适用):
ExdI-用于煤矿井下非采掘工作面,ExdIIBT4-一般工厂用,ExdIICT4-乙炔、氢气等极易爆气体适用。
6、确认额定电压和频率:根据工作场所的电源情况。
国内工业电一般为380V,50Hz;也可定制成特殊电压三相110V-1140V任选其一或双电压,频率50Hz-60Hz。
7、确认防护等级:普通系列默认IP54,防爆系列默认IP55,也可定制成更高的IP56、IP65等防水防尘要求。
8、确认环境代码:根据工作场所环境。
默认为无-室内用,也可定制成W户外,F1中等防腐,T热带,TH湿热,TA干热,G高原等。
9、其他特殊要求:如线圈增加PTC热敏电阻、双伸轴、定制端盖/轴尺寸、油漆颜色等。
10、选型完成,在线下单或签订合同。(如有特殊要求,须经双方先行沟通协商。)
|
